Eine wirklich vollständige Palette von einphasigen/zweiphasigen/dreiphasigen Schaltnetzteilen für die unterschiedlichsten Anwendungen. Die breiten Eingangsspannungen ermöglichen den Betrieb auf allen Kontinenten. Sie sind mit einer DIN-Schiene und einem Schutzart von IP20 ausgestattet. Die extreme Kompaktheit und die vollständige Erfüllung der Maschinenrichtlinie 60204-1 verändern die Art und Weise, wie die Stromversorgung für Schaltschränke bereitgestellt wird.

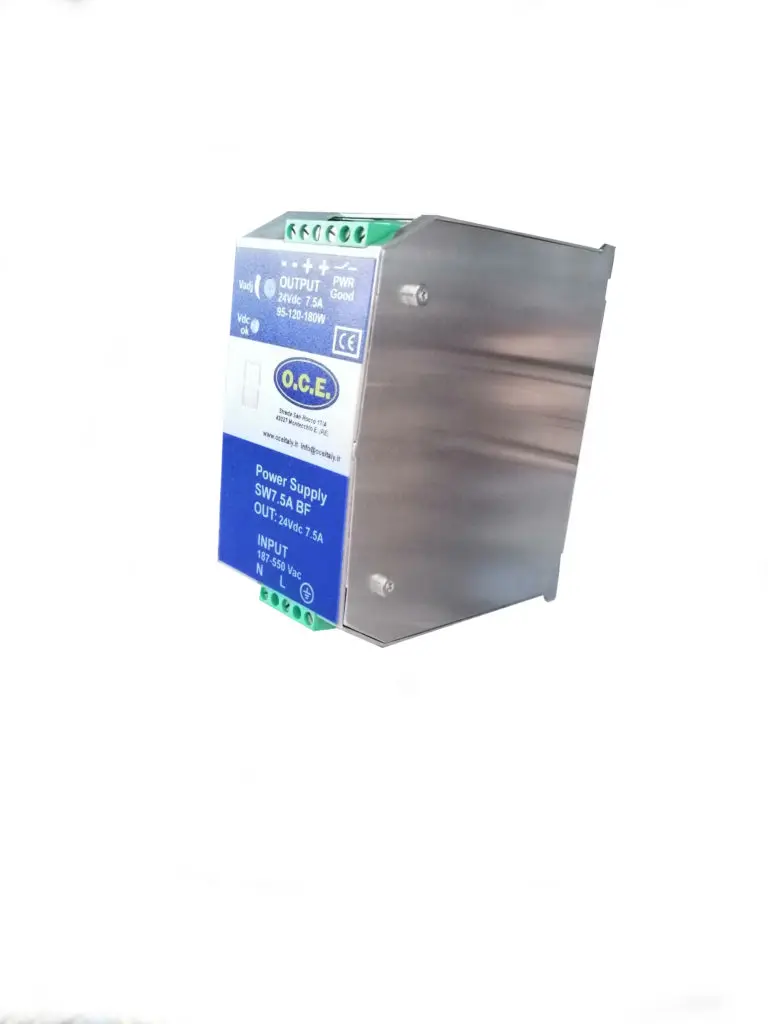

Diese Reihe von Einphasen-Zweiphasen-Dreiphasen Schaltnetzteilen mit der Bezeichnung SW wurde für den industriellen Einsatz entwickelt. Zuverlässigkeit, Robustheit und einfache Bedienung sind dabei von größter Bedeutung. Dies macht die Produkte für eine Vielzahl von Anwendungen geeignet.
Technische Merkmale unserer Einphasen-Zweiphasen-Dreiphasen Schaltnetzteile
Diese Merkmale machen unsere Schaltnetzteile zu einer zuverlässigen und vielseitigen Lösung für eine Vielzahl von Anwendungen.
Hier ist eine detaillierte Übersetzung der einzelnen Merkmale:
- Spannung: Die Ausgangsspannung kann in den folgenden Werten eingestellt werden: 5, 12, 24 oder 48 VDC.
- Strom: Die Ausgangsstromstärke kann in den folgenden Werten eingestellt werden: 2, 3, 5, 7,5, 14,5 oder 25 A.
- Eingang: Die Eingangsspannung kann in den folgenden Werten liegen: 90-260 V AC (Monophase) oder 360-530 V AC (Dreiphase).
- Ausgang: Die Ausgangsspannung ist gegen Überlastung, Kurzschluss und Überspannung geschützt.
- Schutzart: Die Schaltnetzteile haben eine Schutzart von IP20, was bedeutet, dass sie gegen Berührung und Fremdkörper geschützt sind.
- Größe: Die Schaltnetzteile sind kompakt und platzsparend.
- Herstellung in Italien: Die Schaltnetzteile werden in Italien hergestellt und entsprechen den höchsten Qualitätsstandards.
-
Parallelschaltung von bis zu 4 Netzteilen mit gleichem Stromstärke.
-
Reihenschaltbar
Kompakte Abmessungen
Hohe Effizienzwerte unserer Netzteile haben es ermöglicht, die Abmessungen im Vergleich zu einem konventionellen Netzteil zu halbieren.
Manueller Neustart
Um den Ausgang neu zu starten, muss die Primärversorgung für ca. 1 Minute ausgeschaltet und dann wieder eingeschaltet werden. Dieser Modus wird besonders in Anwendungen empfohlen, in denen Wartungspersonal erforderlich ist. Dazu muss der Jumper umgelegt werden.
Wichtige Vorteile
Einzigartiges Produkt auf Lager, das an jede Eingangsspannung angepasst werden kann und sich hervorragend für die Verwaltung aller Arten von Ausgangsströmen eignet.
Semiresonante Schalttechnologie: Wirkungsgrade bis zu 93 % und kontinuierliche und sofortige Leistung.
Einfache Parallelschaltung an allen einphasigen-zweiphasigen-dreiphasigen Schaltnetzteilen
Mit unseren Netzteilen können Sie die Kapazität leicht verdoppeln. Die Netzteile können bis zu 4 Einheiten parallel verbunden werden. Verwenden Sie einen Tester zum Ausgleichen der Ausgänge. Entfernen Sie einfach die Jumper!
Power Good – Ausgangsspannungskontrolle
Die Ausgangsspannung wird kontinuierlich überwacht. Der NO-Kontakt ändert sich jedes Mal, wenn die Spannung unter 20 VDC fällt.
Diese Anwendung wird insbesondere in redundanten Anwendungen verwendet.
Hiccup-Modus
Im Falle eines Kurzschlusses oder Überlasts wird die Ausgangsleistung unterbrochen.
Das Gerät versucht dann etwa alle 2 Sekunden, die Ausgangsleistung wiederherzustellen, zyklisch, bis das Problem behoben ist. Einfach den Jumper umlegen!
Continuous Output Mode
Bei Kurzschluss oder Überlastung wird der Ausgangsstrom maximal gehalten, auch wenn die Spannung Null ist. Diese Funktion wird benötigt, um schwere Lasten wie Motoren, Spulen, Lampen, PLCs mit starken kapazitiven Eingangslasten und andere Geräte zu erfüllen, die starke Stromtransienten erfordern. Einfach den Jumper umlegen!
Datenblatt und Handbücher
| Monophase | |||||
|---|---|---|---|---|---|
| Code | Input | Output | Datasheet | Manuale | Additional Data |
| SW5A5VDC | 115-230Vac | 5A | |||
| Monophase | |||||
|---|---|---|---|---|---|
| Code | Input | Output | Datasheet | Manuale | Additional Data |
| SW2.5AMF | 115-230Vac | 2A(115) 3A(230) |
|||
| SW5AMFL | 115-230Vac Input Selectable |
5A | |||
| SW7.5AMFL | 115-230Vac Input Selectable |
7,5A | |||
| SW15AMFL | 115-230Vac Input Selectable |
14A | |||
| SW25AMFL | 115-230-277Vac Input Selectable |
25A | |||
| Biphase and Threephase | |||||
|---|---|---|---|---|---|
| Code | Input | Output | Datasheet | Manuale | Additional Data |
| SW5ABF | 230–400–500Vac Input Selectable |
5A | |||
| SW7.5ABF | 230–400–500Vac Input Selectable |
7.5A | |||
| SW15ABF | 230–400–500Vac Input Selectable |
15A | |||
| SW25AF3F | 400–500Vac 3xVac |
25A | |||
| Input Selectable | |||||
Standard
Montage: IEC/EN 60950 (VDE 0805) und EN 50178 (VDE 0160)
Installation: Gemäß IEC/EN 60950
Eingangs-/Ausgangstrennung: SELV EN 60950-1 und PELV EN 60204-1. Doppelte oder verstärkte Isolierung
EN 61000-4 -2, EN 61000-4- 3, EN 61000-4-4, EN 61000-4-5
Serienschaltung für eine maximale Spannung von 150 VDC für alle unsere einphasigen-zweiphasigen-dreiphasigen Schaltnetzteile
a) Schaltnetzteile können in Serie geschaltet werden, um eine höhere Ausgangsspannung zu erzielen. Die Summe der Ausgangsspannungen darf jedoch 150 VDC nicht überschreiten.
b) Spannungen mit einem Potential von mehr als 60 VDC sind nicht mehr SELV (Safety Extra Low Voltage) und können gefährlich sein. Solche Spannungen müssen mit einer Berührungsschutzeinrichtung installiert werden.
c) Für den Betrieb in Serie verwenden Sie Netzteile desselben Typs.
d) Um die Sicherheit der Benutzer zu gewährleisten, ist die Erdung der Ausgangsspannung erforderlich, wenn die Summe der Ausgangsspannung 60 VDC überschreitet.
e) Halten Sie einen Installationsabstand von 15 mm (links/rechts) zwischen zwei Netzteilen ein und vermeiden Sie die Installation von Netzteilen übereinander. Um den ordnungsgemäßen Betrieb der Netzteile zu gewährleisten, ist es wichtig, die Rückspannung zu vermeiden. Diese Spannung kann von einem Motor oder einer Batterie in Bremsstellung erzeugt werden und kann die Netzteile beschädigen.
Serienschaltung von Schaltnetzteilen SW

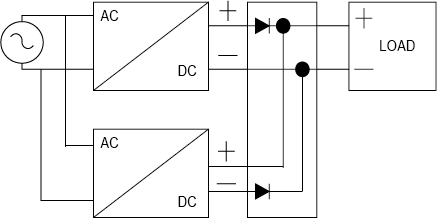

Netzteile können parallel geschaltet werden, um eine 1+1-Redundanz und eine höhere Systemverfügbarkeit zu erzielen. Redundanzsysteme erfordern eine bestimmte Menge an zusätzlicher Leistung, um die Last im Falle eines Ausfalls eines Netzteils zu unterstützen. Die einfachste Methode besteht darin, zwei S-Netzteile parallel zu schalten. Im Falle eines Ausfalls eines Netzteils ist das andere automatisch in der Lage, den Laststrom ohne Unterbrechung zu unterstützen.
Diese einfache Methode zur Konstruktion eines redundanten Systems hat zwei Hauptnachteile:
- Ein defektes Netzteil kann schwer zu erkennen sein, da die LED für die Stromversorgung auch dann eingeschaltet bleibt, wenn das Netzteil nicht ordnungsgemäß funktioniert.
-
Die Lösung deckt nicht alle Ausfälle ab, wie z. B. einen internen Kurzschluss auf der Sekundärseite des Netzteils. In diesem Fall wird das defekte Netzteil zu einer Last für die anderen Netzteile und verursacht einen Spannungsabfall.
Parallelschaltung von Schaltnetzteilen mit Redundanz
